強度を落とさず延長加工と可動範囲拡大化　脚部編　【Gセルフ】

0

今日は出勤のおじさんです。
最近、休日の人の少ない職場がリラックスできるので気に入っていたりします。
後は報告＆調整したら帰宅できるので雨が降る前に帰りたい(´・ω・｀)

前回の記事のＧセルフに施してある改修の説明。

Ｇセルフの特徴は「少年のようなスタイル」ですがネット上でいろんな作品を拝見すると手足を延長しスタイル変更を施している作例をよく見かけます。

ノーマルのままのスタイルも個人的には好きなんですが今回はボックスアートや劇中に見るスタイルへの変更を施します。

●　本日は脚部の延長加工

ネット上にあるモデラーさんの加工例をいろいろ試してみてもいるんですが実際にこれらの加工を施す際に気になるのが加工後の強度

切断して足す加工も多く見受けられるのですが今回は切断して足すではなく「かさ上げ」して強度も保つ方法で加工してみます。

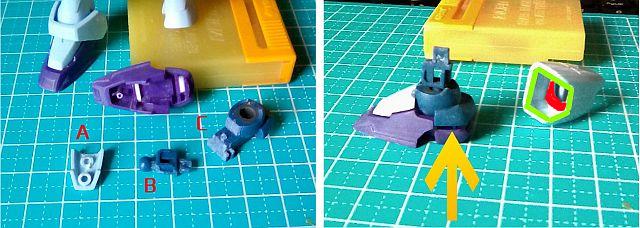

・画像参照

ソール部（紫色）と足首のパーツの接続部分の底に１ｍｍ厚のプラ板を細切りにしたものを接着　＊白く見えているのが１ｍｍ厚のプラ板です。

・番号Ａ

足の甲部分のダボをカットします１ｍｍせり上がるので調整しながらカット

・番号Ｂ

足首のジョイントパーツは加工しなくても良いです。
＊画像の物は足首の可動領域を拡大するためにソール部分接続をカットしてあります。少し白っぽく見える箇所

・番号Ｃ
足首のパーツですがそのままだと１ｍｍかさ上げして分、足の甲がせり上がるので斜めに削りこみます。　白くぽく見えている箇所、甲との接続ピンも短くカット

＊足首の番号Ｃのアキレスあたりは可動範囲を広げるためにカットしてあります。

●　右側の画像

左の加工を施し組み上げた状態です。
黄色い矢印の分（１ｍｍ）延長したじょうたいなので隙間が空いています。
この隙間が気になる場合はプラ板やジャンクパーツで塞いでも良さそうですね

＊ネット上では番号Ｂの足首ジョイントを加工しているものをよく見かけます。
私も試してみたんですがちょっと強度に問題が発生しやすく、アンクルアーマーの位置も変更しなくてはならないように思えました。

・太腿パーツですが画像で赤く塗りつぶしてある部分に０．５ｍｍのプラ板を内部の形にカットしたものを接着、しっかり接着した後にデザインナイフで接続穴をカットしてあります。

＊緑色のラインは可動範囲拡大のためのカット線です。
＊大きく股を開けるようになります。

★この脚部延長加工で本来の強度をほぼ落とさないまま１．５ｍｍの延長が可能になります。

ソール部分は１ｍｍのかさ上げ位が限度なので太腿で１ｍｍかさ上げすれば２ｍｍ位くらいは延長も可能です。＊ただしそれ以上だとこの方法では股関節の強度、保持は落ちてしまいます。


Ｇセルフの脚部延長で強度、保持力維持のままスタイル変更をしてみたいって方は試してみてくださいね（＾＾


次回は「とっても簡単！椀部延長と可動範囲拡大」をお送りします
